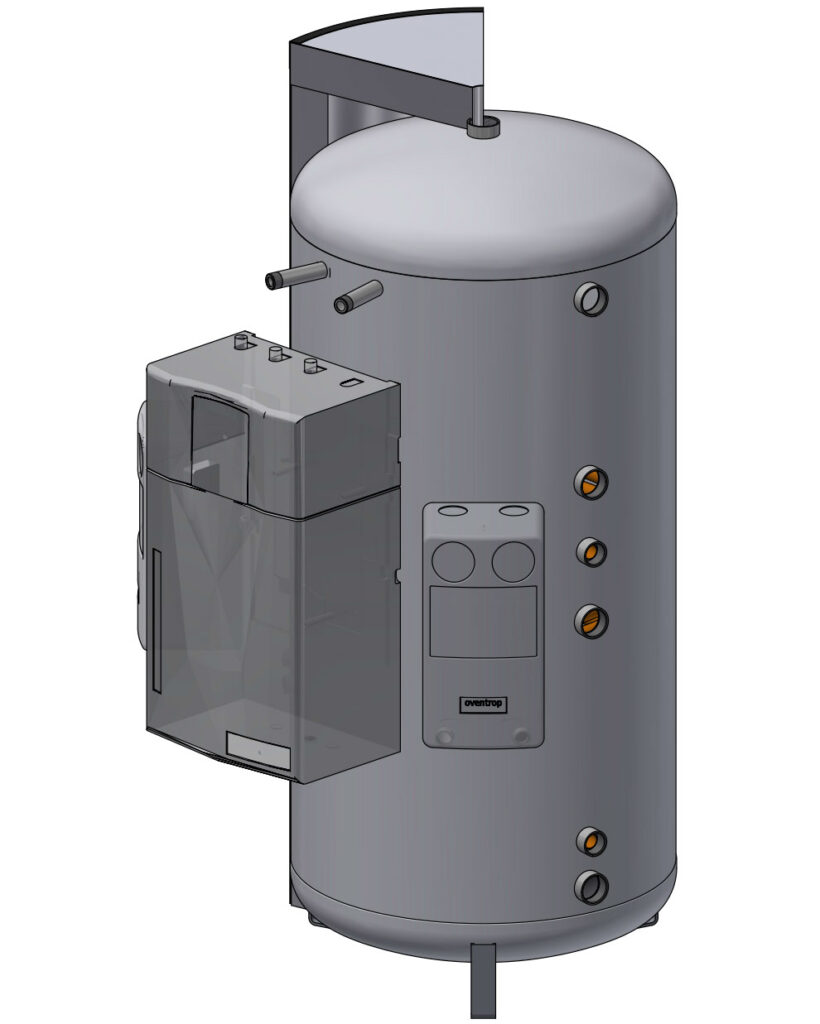

eXergie-Speicher Backpack 4.0 PN3

zur Direktmontage eines varmeco-Frischwassererwärmers und zweier Heizgruppen mit drei festen Rückschichtkanälen

  • 7 Muffen in DN50
  • Optionale Heizgruppen Direktmontage
  • Optionale E-Heizstaberweiterung
  • Optionale Ladelanzenerweiterung bei Wärmepumpen

Anwendungsgebiete

🏠 Einfamilienhaus, 🏢 Mehrfamilienhaus, 🏭 Industrie

Der Speicher der 4. Generation für Ein- bis Zweifamilienhäuser, angepasst an die heutigen Bedürfnisse. Ein variabler Behälter, der durch Zusatzbauteile erweiterbar ist, ermöglicht eine Sortimentsverschlankung und dadurch schnellere Lieferbarkeit und Kosteneffizienz.

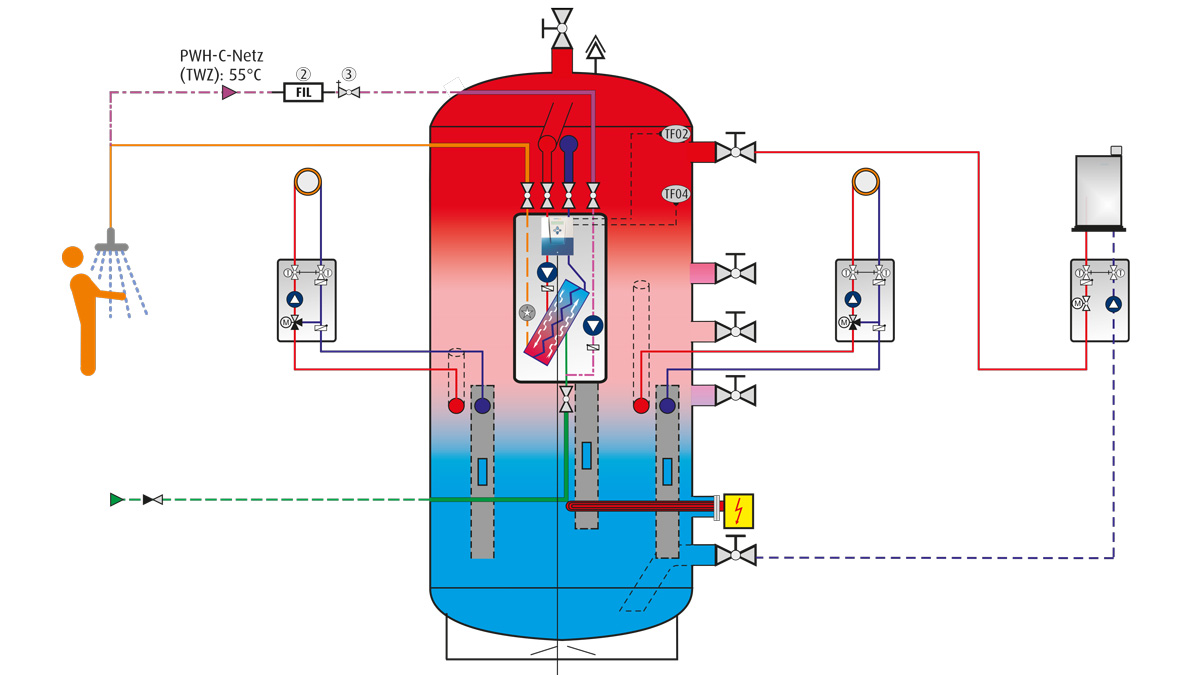

Aufbau

Pufferspeicher entkoppeln die thermische Verbraucherleistung von der Wärmeerzeugerleistung. Damit eröffnen sich sinnvolle Möglichkeiten, regenerative Energien wie Solarthermie und Umweltwärme einzubinden, Abwärme einzukoppeln oder kurze Lastspitzen zu decken, wie sie bei der Trinkwassererwärmung häufig auftreten.
Auch die hydraulische Entkopplung kann der Pufferspeicher übernehmen. Dabei wird der Speicher zur hydraulischen Weiche, um die verschiedenen Kreise im Heizsystem hydraulisch beherrschbar zu machen.
Dabei ist immer ein gutes Schichtungsverhalten von Bedeutung, um Exergieverluste durch Temperaturmischvorgänge gering zu halten.

Thermographie

4 Anschlussreihen, 45 Grad versetzt, Muffenlänge ca. 25 mm,

  • Reihe rechts: 6 x Muffe 2“
  • 2 Reihen für HG rechts und links: je 2 x Muffe: 1“ IG
    • zum Anschluss der varmeco-Pumpengruppe
    • VL intern nach oben geführt
    • RL auf Rückschichtkanal geführt
    • Schweißbolzen M8 für Pumpengruppenhalterung
  • Reihe FWE-Gerät/Modul: 2 x Nippel oben: 1“ AG
    • für Wellrohranschluss der varmeco-Frischwassererwärmer
    • mit internem VL-Winkelrohr
    • mit internem RL-Rohr, nach unten auf Rückschichtkanal geführt
  • Kuppel: 1 x Muffe: 2“ IG
  • Einbauten: 3 x Rückschichtkanal 35/20
  • Anbauten: Halterung für varmeco-Frischwassererwärmer
  • Blechstärke >3 mm
  • Dämmung: Polyesterfaservlies mit Polypropylenaußenmantel
  • Dämmstärke: 100 mm Mantel
  • Druckstufe 3 bar
