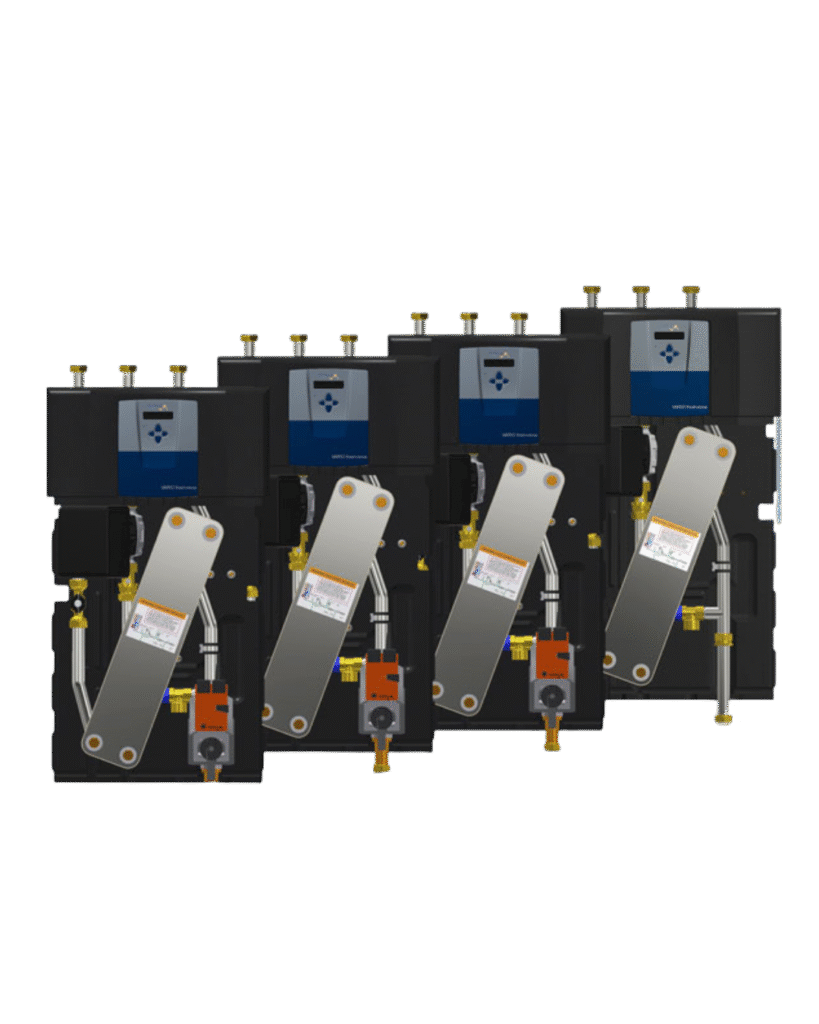

VARIO fresh-nova Kaskade ExOpt

Die Gerätereihe VARIO fresh-nova Kaskade ExOpt ist prädestiniert für den Einsatz in Mehrfamilienhäusern und Objektbauten mit hoher Warmwasserlast, bei Neubau und Sanierung von Heizungsanlagen unter den Gesichtspunkten Hygiene und Energiesparen.

Die Standardfunktionen umfassen

• die Trinkwasser- und abgesetzte Zirkulationswassererwärmung
• die Zirkulationspumpensteuerung
• Kaskadenfunktion und -rotation und
• eine parametrierbare Schaltfunktion je Gerät.

Trinkwassererwärmung
Der VARIO fresh-nova erwärmt Trinkwasser im Durchflussverfahren. Wird ein Warmwasserhahn geöffnet, registriert der integrierte Regler den Volumenstromsensor und setzt drehzahlgeregelt die Ladepumpe richtig dosiert in Gang. Diese pumpt Wasser aus dem Speicher durch den Edelstahl-Plattenwärmetauscher in der Menge, die genau den Heizbedarf zur Warmwasserbereitung deckt.
Die Warmwassertemperatur lässt sich über 6 Schaltpunkte pro Wochentag an den Bedarf anpassen.
Im neuronalen Netzwerk des Reglers werden fortlaufend wichtige Informationen für die Frischwassererwärmung gespeichert und verarbeitet. Dadurch wird dieser “lernfähig” und passt sein Verhalten an die jeweiligen Betriebsbedingungen an.

Abgesetzte Zirkulationswassererwärmung
Exergieoptimierte Schaltung bedeutet eine gerätetechnische Trennung der Erwärmungsaufgaben:
– W-Geräte dienen der reinen Trinkwassererwärmung,
– Z-Geräte dienen der Zirkulationswassererwärmung und Trinkwassererwärmung bei Volllast.
Durch getrennte Leitungsführung ergeben sich niedrigstmögliche Rücklauftemperaturen (exergieoptimiert). Der Rücklauf der Z-Geräte wird bei Volllast über eine sogenannte Rücklauf-Umschaltung temperaturabhängig in den unteren Speicherbereich gespeist. Die Ansteuerung der Umschaltung übernimmt die Schaltfunktion eines Gerätereglers.

Zirkulationsbetrieb
Die integrierte Zirkulationspumpensteuerung kennt bedarfs-, zeit- und temperaturabhängige Betriebsarten. Über geeignete Optionen mit 6 Schaltpunkten pro Wochentag lassen sich Hygienevorgaben, Energiesparen und Komfort vereinen.

Kaskadenfunktion und –rotation
Die Kaskadenfunktionalität wird realisiert, indem ausgehend vom ersten Gerät mit zunehmender
Last jeweils das Motorventil des Folgegerätes geöffnet wird. Mit abnehmender Last werden die
Motorventile in umgekehrter Reihenfolge wieder geschlossen. D.h. das zuletzt zugeschaltete
Gerät wird als erstes wieder abgeschaltet (last-in-first-out). Nach definierbaren Durchflussmengen
wird die Rangfolge der Geräte getauscht (Kaskadenrotation), um eine gleichmäßige Auslastung
aller Geräte und den gewünschten Wasseraustausch zu erreichen.

Parametrierbare Schaltfunktion
Die Schaltfunktion des Kompaktreglers VarCon211 erweitert den Funktionsumfang um vorkonfektionierte Reglervarianten zur Speicherladung oder alternativ einen allgemeinen Thermostaten. Bei Kaskaden stehen der Anzahl der Geräte entsprechende Schaltfunktionen zur Verfügung, wodurch vielfältige regelungstechnische Konzepte realisiert werden können, die oft bei der Anbindung an das Gesamtsystem hilfreich sind.
